Une rotule qui refuse de sortir peut transformer un remplacement de bras de suspension de 30 minutes en intervention frustrante. L’extracteur de rotule pour suspension automobile est conçu pour appliquer une force contrôlée exactement où il faut, sans coups inutiles sur le porte-fusée ni dommages au soufflet, au filetage ou aux pièces voisines. Pour le mécanicien d’atelier comme pour le bricoleur sérieux, c’est un outil qui évite les improvisations et protège des composantes souvent coûteuses.
À quoi sert un extracteur de rotule?
Les rotules relient les bras de suspension, les biellettes de direction ou certains éléments du train avant au porte-fusée. Leur axe conique est maintenu fermement dans son logement. Même après avoir retiré l’écrou, la pression du cône, la rouille et les années de service au Québec peuvent empêcher toute séparation manuelle.
Un extracteur pousse sur l’extrémité de la tige de rotule pendant que sa fourche ou son cadre prend appui sur la pièce qui l’entoure. Cette force sépare le cône de son logement sans devoir frapper directement sur l’axe. Le résultat est plus propre, plus prévisible et généralement plus sécuritaire.
L’outil ne sert pas seulement aux rotules inférieures ou supérieures de suspension. Selon sa forme et ses dimensions, il peut aussi intervenir sur les embouts de biellette de direction, les biellettes de barre stabilisatrice et certains joints coniques du train roulant. La compatibilité dépend toujours du dégagement disponible et du diamètre réel des pièces, pas seulement du modèle de véhicule indiqué sur une boîte.
Les types d’extracteurs de rotule

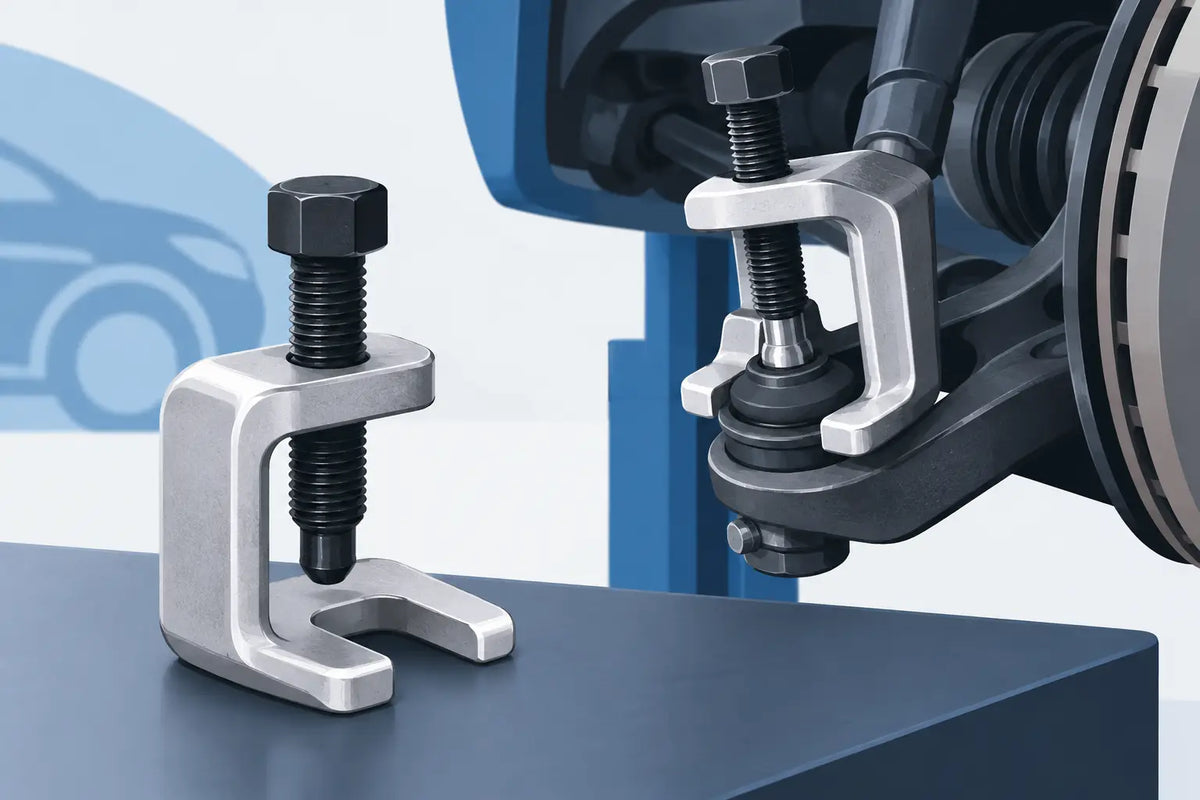

L’extracteur à vis en forme de C
C’est le modèle le plus polyvalent pour préserver les pièces. Son corps en C entoure le point de fixation, puis une vis de poussée exerce une pression sur la tige. Il convient bien lorsque le porte-fusée offre assez d’espace pour positionner l’outil droit.
Un modèle à vis solide est un bon choix pour les travaux récurrents sur les suspensions et la direction. La qualité de la vis compte beaucoup: un filet grossier, bien lubrifié et un embout de poussée durable transmettent mieux le couple et réduisent le risque de grippage. Sur une rotule très corrodée, une clé à chocs peut aider, mais seulement si l’extracteur est conçu pour cet usage et installé parfaitement dans l’axe.
Le séparateur à fourche
La fourche à rotule, parfois appelée fourche pickle, s’insère entre les deux pièces et les écarte sous les coups de marteau. Elle est simple, rapide et utile lorsque la rotule sera remplacée de toute façon.
Son principal compromis est clair: elle risque de déchirer le soufflet de caoutchouc. Elle est donc rarement le bon choix si vous devez conserver la rotule, la biellette ou son joint. Elle demande aussi un espace de frappe suffisant et un bon contrôle du véhicule sur ses supports. Dans un atelier, elle reste pratique pour démonter sans attendre une pièce usée destinée à la récupération.
L’extracteur à mâchoires ou universel
Les modèles à mâchoires s’accrochent autour du logement de rotule et poussent sur l’axe. Ils sont souvent utiles sur les biellettes de direction et les ensembles où l’accès latéral est limité. Leur polyvalence est intéressante, mais elle a une limite: des mâchoires mal appuyées peuvent glisser sous tension ou marquer une pièce en aluminium.
Avant de serrer, vérifiez que les points d’appui portent sur du métal plein et non sur le soufflet, le capteur ABS, une tôle protectrice ou le rebord fragile du porte-fusée. Un extracteur universel est utile dans un coffre d’outils, mais un modèle dédié est parfois plus rapide sur un véhicule fréquent à l’atelier.
La presse à rotules
Une presse en C plus massive, avec adaptateurs et coupelles, ne sert pas principalement à décrocher le cône d’une rotule. Elle est conçue pour extraire et installer des rotules pressées dans un bras de suspension ou un porte-fusée. C’est un autre travail, avec des efforts plus élevés et des exigences d’alignement plus strictes.
Ne confondez pas les deux besoins. Si la rotule est boulonnée ou rivetée au bras, un extracteur de cône peut suffire pour séparer l’ensemble du porte-fusée. Si elle est emmanchée à force dans son logement, une presse et les bons adaptateurs seront nécessaires pour le remplacement.
Comment choisir le bon outil
Le premier critère est l’ouverture de l’extracteur. Mesurez ou évaluez l’épaisseur du porte-fusée et du bras autour du cône. Une ouverture trop étroite ne se mettra pas en place; trop large, elle peut être moins stable. Vérifiez aussi la course de la vis: elle doit atteindre l’axe de rotule sans arriver en fin de filetage avant la séparation.
La capacité de l’outil mérite la même attention. Les composantes de camion léger, de VUS, de fourgonnette et de véhicule lourd demandent souvent davantage de force que celles d’une voiture compacte. Un petit séparateur économique peut convenir à un usage occasionnel, mais un outil forgé ou conçu pour le service professionnel supportera mieux les interventions répétées et les rotules saisies par la corrosion.
Le dégagement est l’autre facteur souvent négligé. Un extracteur volumineux peut être très solide, mais inutilisable derrière un disque de frein ou près d’un arbre de transmission. Regardez l’orientation de la tige, la présence d’un capteur ABS, les conduites de frein et l’espace disponible pour manœuvrer une clé ou une douille.
Enfin, pensez à la pièce que vous voulez sauver. Pour retirer une biellette de direction encore en bon état, choisissez une méthode qui protège le soufflet et le filetage. Pour une rotule complètement usée qui sera jetée, une fourche peut être efficace. Le meilleur extracteur est celui qui convient à la tâche, au véhicule et à l’état réel de la pièce.
Utilisation sécuritaire: la méthode qui évite les mauvaises surprises
Commencez par immobiliser le véhicule sur une surface stable, avec des chandelles de capacité appropriée. Ne travaillez jamais sous un véhicule soutenu seulement par un cric. Retirez la roue et dégagez ce qui bloque l’accès, sans étirer les conduites de frein ni laisser pendre un étrier par son boyau.
Nettoyez le filetage apparent de la rotule avec une brosse métallique. Desserrez l’écrou, mais laissez-le engagé de quelques filets lorsque cela est possible. Cette précaution limite le mouvement soudain du porte-fusée au moment où le cône se libère. Sur certains montages, le manuel de réparation prévoit toutefois une procédure particulière ou exige le retrait complet de l’écrou: respectez les données du fabricant.
Placez l’extracteur de manière à ce que la vis pousse bien au centre de l’axe. Une pression de travers peut abîmer le filet, faire glisser l’outil ou fissurer une composante. Serrez progressivement. Une rotule peut se libérer avec un claquement sec, ce qui est normal. Gardez les mains, le visage et les outils inutiles hors de la zone de mouvement.
Si le joint reste bloqué, évitez d’augmenter le couple sans fin. Relâchez légèrement, vérifiez l’alignement, appliquez du dégrippant au logement conique et lubrifiez la vis de l’extracteur. Une chaleur localisée sur le porte-fusée peut aussi aider sur une pièce fortement rouillée, mais elle doit être utilisée avec prudence: éloignez les produits inflammables, protégez les soufflets et les capteurs, et n’appliquez jamais de chaleur près d’une conduite ou d’un flexible de frein.
Frapper légèrement sur le côté massif du porte-fusée, jamais sur la tige filetée, peut compléter l’action de l’extracteur. Le but n’est pas de marteler la pièce, mais de provoquer une vibration qui aide le cône sous tension à se libérer. Sur un porte-fusée en aluminium, cette technique demande encore plus de retenue.
Les erreurs qui coûtent une pièce de plus
La première erreur consiste à frapper directement le filetage avec un marteau. Même un écrou remis à l’extrémité ne garantit pas que le filetage restera intact. Une tige endommagée peut empêcher le remontage ou donner l’impression que l’écrou serre correctement alors qu’il ne le fait pas.
La deuxième est d’utiliser un extracteur trop petit ou mal positionné. Lorsque l’outil force sur le soufflet ou sur une zone mince du porte-fusée, il peut glisser brutalement. Prenez quelques secondes pour repositionner l’ensemble avant de serrer davantage.
La troisième est d’oublier les conséquences du démontage. Après le remplacement d’une rotule, d’un bras de suspension ou d’un embout de direction, un alignement des roues peut être nécessaire. Si vous avez modifié la position d’un boulon de réglage, remplacé une pièce de direction ou noté une usure irrégulière des pneus, prévoyez une vérification de géométrie.
Entretenir l’extracteur pour qu’il reste fiable
Après usage, essuyez la graisse, la poussière de frein et le dégrippant sur le corps de l’outil. Nettoyez particulièrement le filetage de la vis, puis appliquez une mince couche de lubrifiant adapté. Une vis sèche augmente l’effort requis et s’use rapidement, même avec un extracteur de bonne qualité.
Inspectez les mâchoires, la fourche et l’embout de poussée. Un bord ébréché ou une vis tordue est un signal à ne pas ignorer: sous forte charge, un outil abîmé devient imprévisible. Ranger l’extracteur dans un coffre sec, avec ses adaptateurs regroupés, évite de perdre la pièce qui fait toute la différence sur le prochain véhicule.
Pour équiper un atelier ou une aire de travail à domicile, mieux vaut choisir un extracteur adapté aux véhicules que vous entretenez réellement. Un bon outil, utilisé droit et entretenu, vous fera gagner du temps à chaque travail de suspension tout en évitant de remplacer des pièces qui auraient pu être conservées.
